TC3000在PCB行业的应用



背景

当今中国PCB 产业高速发展,从产业规模上看,中国现在仅次于日本是全球第二大PCB 制造基地, 然而PCB 的高利润的时代已过去,那些得以快速扩充,并能拼得市场的公司,虽然在暂时的竞争中处于领先优势,但摆在这些公司面前的却是更多的困扰:原材料的的大幅上涨,国际国内的制定的标准对PCB生产技术要求越来越严,人工成本的增加等等使得

PCB 产业的利润越来越薄。怎样提高产品的品质,降低产品的不良率,提高利润成了当今各个PCB 厂商的当务之急。为此,大小PCB 厂商纷纷导入QIS/SPC/MES 等质量信息系统,希望借此提升产品的质量水平,提高良品率。

导入了各种质量信息系统后,管理者发现,大部分的质量信息系统是人工纸质记录后再通

过产线上某几台电脑录入至质量信息系统中,无法做到实时精确的数据采集及监控,没有完全发挥质量信息系统“防患于未燃”的功能,至使许多质量信息处于半使用甚至不再使用的状态。这时就需要一套实时化的质量信息管理平台,也即需要一个实时、稳定的数据采集平台来提升质量信息系统使用的效率。



PCB 工厂质量采集及监控解决方案



2.1、质量数据采集及监控现状

1、纸质记录,效率低,数据出错率高。

2、纸质记录后,需要通过电脑录入至质量信息系统,双重录入,大大提高人力成本。

3、数据采集不及时,质量信息系统的监控机制发现质量异常时,常常已经滞后,无法做到预防性控制。

4、管理人员通过质量信息系统发现异常时,经常需要通过电话、E-mail 或亲自到现场通知生产人员需要注意的事项或停工检查等,效率低且无法做到实时通知,无法及时遏制不良生产。

5、录入工作量大,由于纸质记录录入至质量信息管理时,经常累计上百条数据后一并录入,大批量的数据录入,造成录入人员抵触情绪较大,影响工作效率,从而影响整个系统的使用。



2.2、需求分析

1每个关重工序的操作工能实时录入数据至质量信息系统。

2每个关重工序的操作工能实时接收到质量判异通知或操作指导。

2.3、解决方案

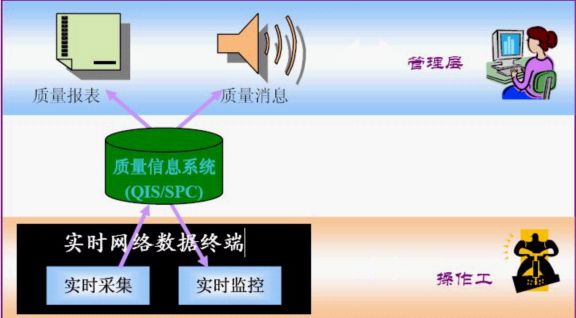

总体设计思想:每个关重工序配备一台TC3000,通过TC3000 将质量数据实时传输至质

量信息系统,并通过TC3000 的显示屏接收来自质量信息系统的讯息

比如,在图形电镀工艺流程中:“覆箔板 --> 下料 --> 冲钻基准孔 --> 数控钻孔 --> 检验 --> 去毛刺 --> 化学镀薄铜 --> 电镀薄铜 --> 检验 --> 刷板 --> 贴膜(或网印) --> 曝光显影(或固化) --> 检验修板 --> 图形电镀(Cn SnPb) --> 去膜 --> 蚀刻 --> 检验修板--> 插头镀镍镀金 --> 热熔清洗 --> 电气通断检测 --> 清洁处理 --> 网印阻焊图形 -->固化 --> 网印标记符号 --> 固化 --> 外形加工 --> 清洗干燥 --> 检验 --> 包装 --> ”,可在每道检验工序配备TC3000。当检验人员在检验制品时,如若制品为良品,则按下

0+enter”,若为不良时,则依照质量部门提供的缺陷代码表输入“缺陷代码+enter”(eg:曝光过度:1002)。输入的信息实时传输至质量部门的质量管理系统中,管理人员既可以即时监控制品的质量趋势,准确的自动统计其不良率等信息,又可将质量判异讯息实时传递至检验人员。

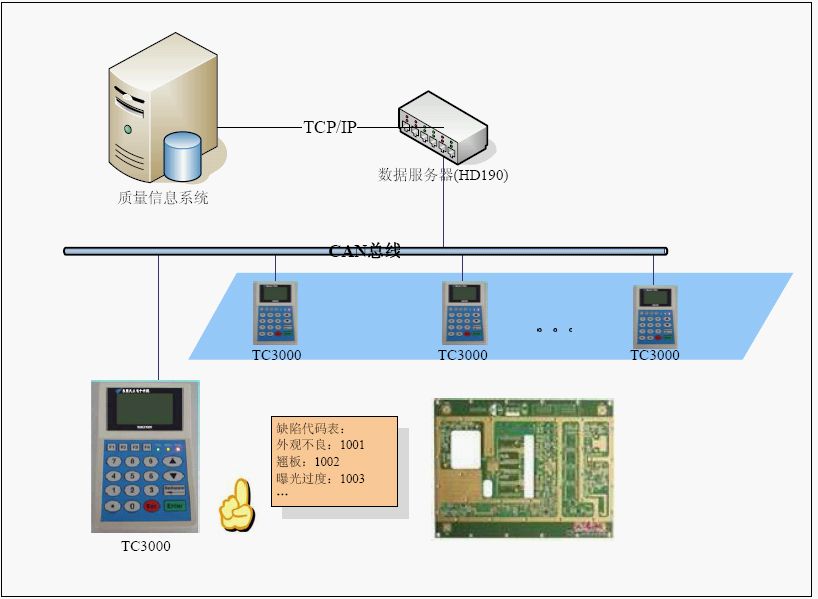

2.4、网络拓扑图

注:需要备配速智能数据服务器HD190,用于连接TC3000 与质量信息系统,每台HD190 可连接110TC3000





2.5TC3000 简介

TC3000 是一种经济实用的数据终端设备,现场操作员可以通过条码枪扫描输入条码,也可以直接用键盘输入条码,计数器值,按键数据等方式将数据实时传递到数据服务器。多个数据终端设备能够通过以太网(或CAN 总线网络)连接到网络上的数据服务器,并在局域网内实现群组功能。主从式结构允许单个数据服务器与多个终端之间进行数据交换。集成多种通讯端口,可接I/O 报警器及传感器,各种类型的条码扫描器及其它产线设备,使其安装更灵活,维护简便。获取数据并在本地显示,其点阵液晶显示器为现场操作提供简易的人机对话界面。它可以凭借PC 机的应用程序及本身自带的功能键,轻易地从远程主机或现场的条码扫描设备获得数据。



2.6TC3000 技术参数

1. CPU8

2. SDRAM1K

3. 采集方式:条码枪、键盘、红外感应。

4. 通信方式:Can 总线

5. 显示:128*64 点阵液晶

6. 电源:DC12V

7. 功耗:小于3W

8. 工作环境:温度-10&O1566;70,相对湿度10%-90%

9. 结构设计:系统硬件设计模块化结构。

10. 实时性:Can 总线通讯协议实现数据主动上报功能,实时性非常强。

11. 故障诊断:每个终端拥有自己的地址,出现故障时自动脱网,不会对线上其它设备造成

任何最影响。

12. 连接台数:最大110 台。

13. 通信输率:5Kbps-1Mkbps

14. 通信距离:最大可达10kM

15. CAN 总线通讯模组采用防雷和防浪涌电路保护功能。



速智能TC3000 优势

&O1535;&O1472;带数据键盘与功能键,形状小巧,占用空间小。

&O1535;&O1472;支持4 行中文显示。

&O1535;&O1472;使用Can 总线做为通讯协议:低成本的现场总线,低成本的后期维护,可靠的错误处理和检错机制。



售后服务



凡购买速智能科技的任一产品都可适用于此保修服务,以保证产品在正常安装与使用下,没有任何材料及制造上的瑕疵。若在产品保修期间有任何非人为因素和非大自然不可抗力因素而故障损坏者皆享有此项保修服务。

如果有下列情况造成之损害、失误或故障则不包含在此保修范围内:

(a) 外力因素,如意外事故、错误使用或电源引起之问题;

(b) 不可抗拒之外力,如天灾、火灾、水灾、电击、战争、暴乱或任何类似事件;

(c) 其它外来因素,如电源不稳、连接设备的不稳定或不当的维护所导致之损害;

(d) 未经授权自行更换或维修零件,导致产品发生瑕疵、故障或受损……等等。(保修期限依不同产品类别订定,购买时请确认所购买产品之保修期限,或至www.eyisu.com 查询)

速智能系列产品免费保修期限为一年,从正式交货之日起计算;

在保修期间内,对受损产品作维修或换货的处理,必须依照工程技术人员的判断,依此保修策略对客户不收取额外之维修零组件及维修人工费用。

保修产品运送客户将受损产品送回维修前,必须先取得授权之保修编号。客户需同意为此产品保险,或承担运送时遗失或受损的风险,并且需预付运送费用以及使用原有包装或同等级保护效果的包装寄回产品。为方便取得保修服务,客户可寻求原购买经销商协助或就近接洽速智能客户服务中心。



责任权限

此保证条款不得取代任何其它书面保证、口头明示、暗喻的保修协议。速智能在产品品质、销售、供应及使用上所担负的责任只有维修或更换新品 。对于非蓄意或必然的客户损失,包括因产品的制造销售或供货所导致的利益损失及使用损坏,速智能不负任何赔偿责任。
